BESCHREIBUNG

Basisinformation

Modell Nr.	EDS1
Anzahl der Stangen	Drei Pole
Erdung	Einzelgrund
Serie	Zwei
Laufen	Drehen Sie die Horizontale
Schaltmodus	Einzelner Einwurf
Gemeinsames Modell	YR
Betriebsstruktur	Handbuch
Zertifizierung	ISO, GS, RoHS, CE, IS9001, ISO9001, ISO9002, ISO2000
Marke	Onccy
Transportpaket	Kasten
Spezifikation	Plastik
Warenzeichen	Onccy
Herkunft	China

Produktbeschreibung

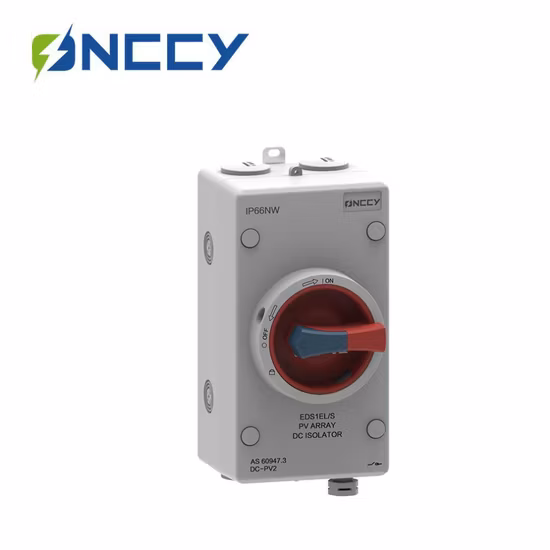

Gehäuse 1200 V, Panelmontage, IP67, wasserdichter DC-Isolator

Produktprofil

Isolator der EDS1-Serie. Parallele Verkabelung, größere Öffnung, viel einfachere Verkabelung. Passend für Verteilerkastenmodul mit Schlosseinbau. Lichtbogenlöschzeit weniger als 3 ms. Modularer Aufbau. 2 Pole und 4 Pole optional. Entspricht IEC60947-3(ed.3.2):2015, DC-PV1-Standard.

Der Trennschalter der EDS1-Serie eignet sich für ein Stromversorgungssystem mit einer Nennspannung von 1200 V Gleichstrom oder weniger und einem Nennstrom von 32 A oder weniger. Das Produkt kann für seltenes Ein- und Ausschalten verwendet werden und kann 1 - 2 MPPT-Leitungen gleichzeitig trennen. Es eignet sich besonders zum Isolieren von Leitungen in HGÜ-Übertragungs- und -Verteilungssystemen, beispielsweise zum Abschalten des Hochspannungs-Gleichstroms zwischen Solarmodulen und Wechselrichtern

Produkt Vorteile

• Durch die Installation in jedem Winkel kann die Wasserdichtigkeit IP67 erreicht werden
• UV-beständiges und schwer entflammbares V0-Material
• Kontaktversilberung, Silberschichtdicke gemäß den höchsten Branchenstandards
• Lichtbogenzeit in 3 ms
• An der Unterseite des Isolators angebrachtes Entlüftungsventil
• Keine Polarität
• In der AUS-Position verriegelbar
• AS 60947.3:2018 und IEC 60947.1:2015 Standard
• 5 Jahre Garantie, Produktversicherung und Rückrufversicherung verfügbar

Technische Daten

Hauptparameter			EDS1/N EDS1/S
Bemessungsisolationsspannung	Ui	V	1500
Bemessungsthermischer Strom	Ith	A	32
Bemessungsstoßspannungsfestigkeit	Ump	V	8000
Bewertetes Kurzschlussvermögen	Icw	A	1 kA, 1 S
Maximaler Kabelquerschnitt (inkl. Jumper)
Solide		mm2	4-16
Flexibel		mm2	4-10
Flexibel (+mehradriges Kabelende)		mm2	4-10
Drehmoment
Anzugsdrehmoment Klemmenschrauben M4.		Nm	1,2-1,8
Anzugsdrehmoment Gehäusebefestigungsschrauben ST4.2 (Edelstahl 304)		Nm	1,5-2,0
Anziehen der Drehmomentknopfschrauben M3		Nm	0,5-0,7
Drehmoment ein- oder ausschalten		Nm	0,9-1,3
Das Verkabelungsdrehmoment auf der Basis		Nm	1.1-1.4
AllgemeinParameter
Knopfpositionen			12 Uhr, AUS 3 Uhr, EIN 9 Uhr, AUS 12 Uhr, EIN
Elektrisches Leben	Tatsächlich		3000 Zyklen
	Standard		300 Zyklen
Mechanisches Leben	Tatsächlich		10000 Zyklen
	Standard		10000 Zyklen
Anzahl der DC-Pole			2 oder 4
Betriebs-Temperatur		°C	-40 bis +85
Lagertemperatur		°C	-40 bis +85
Verschmutzungsgrad			3
Überspannungskategorie			III
IP-Schutzart von Welle und Montage null			IP66

Daten gemäß AS60947-3

Hauptkontakte	Stromspannung	EDS1/N32
Bemessungsthermischer Strom Ithe		32 A
Bemessungsisolationsspannung Ui		1500 V
Abstand der Kontakte (pro Pol)		8 mm
Bemessungsbetriebsstrom Ie(DC-PV2)
4 Schichten, nur 2 Schichten in Reihe, mit zwei Lasten 1 2	300V	32 A
	600V	32 A
	800V	16 A
	1000V	9 A
4 Schichten, 4 Schichten in Reihe, mit einer Ladung 1 2 3 4	300V	32 A
	600V	32 A
	800V	32 A
	1000V	32 A
